Hiểu rõ cách đấu tụ máy lạnh là điều cần thiết để đảm bảo thiết bị hoạt động ổn định, làm lạnh nhanh và tiết kiệm điện năng. Việc đấu tụ đúng kỹ thuật không chỉ giúp máy nén khởi động trơn tru mà còn kéo dài tuổi thọ cho toàn hệ thống. Trong bài viết hôm nay, hãy cùng FPT Shop tìm hiểu chi tiết cách đấu tụ máy lạnh an toàn và hiệu quả nhất.

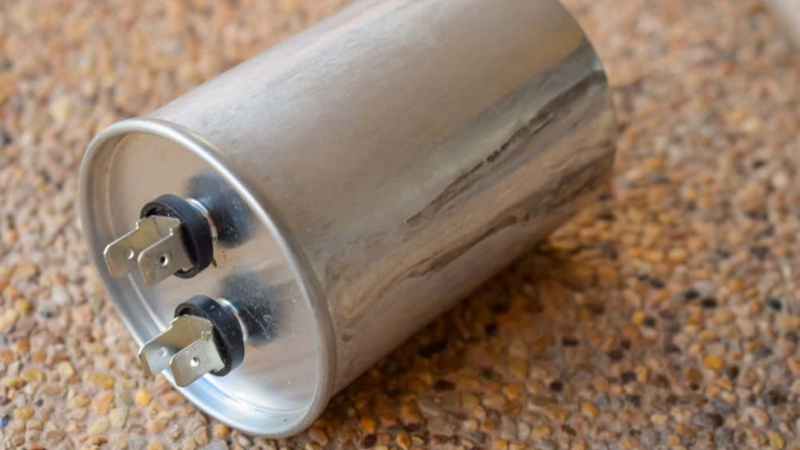

Tụ máy lạnh là gì?

Tụ máy lạnh là một bộ phận quan trọng giúp khởi động máy nén (block) của máy lạnh, còn được gọi là tụ kích. Bộ phận này được nối trực tiếp với block thông qua chân khởi động và chân chung, thường nằm bên trong cục nóng của máy.

Hiện nay, tụ máy lạnh phổ biến nhất là tụ dầu không phân cực, có khả năng chịu nhiệt và hoạt động ổn định. Có hai loại chính gồm tụ điện 2 chân, dùng để kích hoạt block, và tụ điện 3 chân, vừa kích block vừa hỗ trợ quạt cục nóng vận hành hiệu quả.

Nguyên lý hoạt động của tụ máy lạnh

Khi tụ máy lạnh bắt đầu hoạt động, nó tạo ra dòng điện lệch pha giúp máy nén khởi động và nén môi chất lạnh trong cục nóng. Lúc này, môi chất lạnh được chuyển từ dạng khí sang dạng lỏng nhờ sự chênh lệch áp suất trong ống mao, sau đó di chuyển đến dàn lạnh để thực hiện quá trình làm mát.

Tại dàn lạnh, môi chất lạnh bay hơi, hấp thụ nhiệt từ không khí và được quạt thổi ra ngoài, tạo thành luồng khí mát lan tỏa khắp phòng. Trong khi đó, quạt của cục nóng sẽ hút và đẩy hơi nóng ra ngoài, giúp duy trì nhiệt độ ổn định, hỗ trợ máy nén hoạt động hiệu quả và tăng tuổi thọ cho hệ thống máy lạnh.

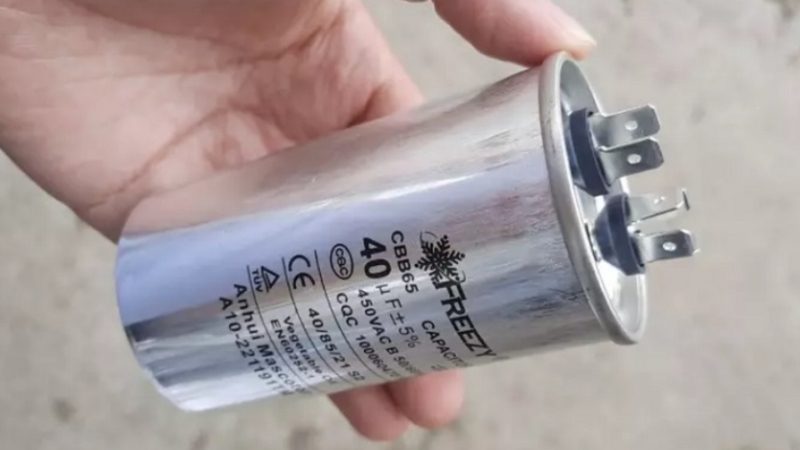

Chức năng của tụ máy lạnh

Tụ máy lạnh giữ vai trò then chốt trong việc giúp máy nén khởi động và vận hành ổn định. Do máy nén của máy lạnh sử dụng động cơ điện không đồng bộ 1 pha với roto lồng sóc, nên cần có tụ điện để tạo ra từ trường lệch pha giúp động cơ bắt đầu quay. Nhờ hoạt động của tụ điện, máy nén có thể nén môi chất lạnh hiệu quả, góp phần tạo ra luồng khí lạnh lan tỏa khắp không gian trong phòng.

Hướng dẫn cách đấu tụ máy lạnh chi tiết, đơn giản và an toàn nhất

Đấu tụ máy lạnh đúng cách là bước quan trọng giúp máy nén khởi động ổn định và vận hành hiệu quả. Nếu thực hiện sai, hệ thống có thể gặp sự cố hoặc hư hỏng nghiêm trọng, vì vậy bạn nên tham khảo hướng dẫn cách đấu tụ máy lạnh chi tiết dưới đây để thao tác chính xác và an toàn nhất.

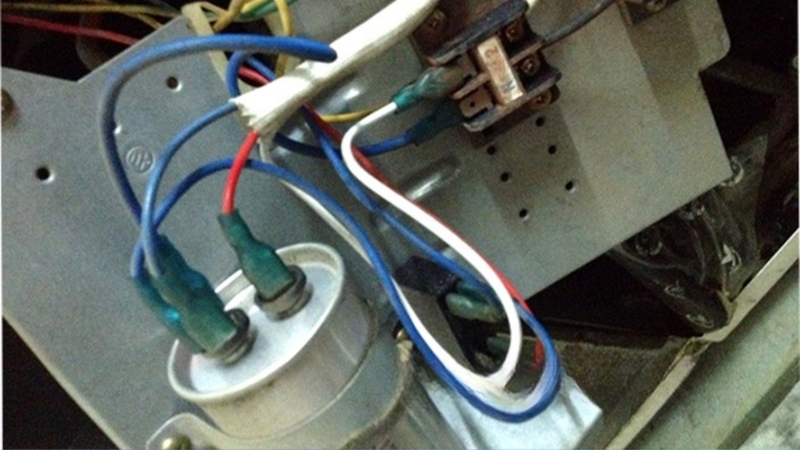

Cách xác định chân CRS của block máy lạnh đơn giản nhất

Để đấu tụ máy lạnh đúng cách, bạn cần xác định chính xác ba chân C (Common), R (Run) và S (Start) trên block máy lạnh. Dưới đây là ba phương pháp phổ biến và hiệu quả giúp bạn nhận biết các chân CRS dễ dàng.

Cách 1: Dựa vào ký hiệu trên nắp chụp hoặc vành cao su của block

Trên nắp chụp nhựa hoặc vành cao su của máy nén thường có in ký hiệu C, R, S, tương ứng với:

• C (Common): Chân chung.
• R (Run): Chân chạy.
• S (Start): Chân đề.

Bạn chỉ cần quan sát kỹ bề mặt nắp chụp để xác định chính xác vị trí từng chân.

Cách 2: Dựa vào màu dây điện

Một số thương hiệu máy lạnh quy định màu dây tương ứng với các chân CRS như sau:

• Dây trắng: Gắn với chân C (chân chung).
• Dây xanh: Gắn với chân R (chân chạy).
• Dây đỏ: Gắn với chân S (chân đề).

Cách này giúp nhận diện nhanh mà không cần sử dụng dụng cụ đo.

Cách 3: Sử dụng đồng hồ VOM

Đây là phương pháp chính xác nhất, thường được thợ kỹ thuật áp dụng.

• Bước 1: Chuyển đồng hồ VOM sang thang đo X1.
• Bước 2: Đo điện trở giữa ba cặp chân. Cặp nào có điện trở lớn nhất là R-S, chân còn lại là C.
• Bước 3: Dùng một que đo gắn vào chân C, que còn lại lần lượt đo hai chân còn lại. Cặp có điện trở lớn hơn là C-S (chân đề), cặp còn lại là C-R (chân chạy).

Xác định đúng chân CRS sẽ giúp quá trình đấu tụ máy lạnh an toàn, chính xác và đảm bảo hiệu suất hoạt động tối ưu cho hệ thống.

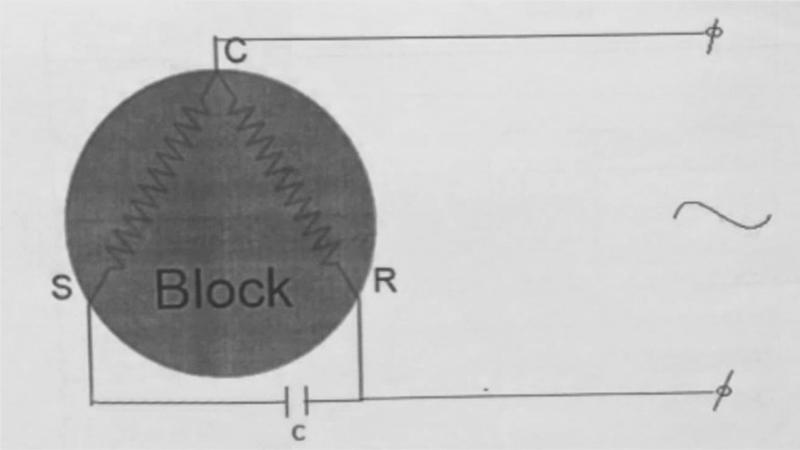

Cách đấu tụ máy lạnh đơn giản và an toàn nhất

Sau khi đã xác định đúng ba chân C (Chung), R (Chạy) và S (Đề) của block máy lạnh, bạn có thể tiến hành đấu tụ theo các bước hướng dẫn cách đấu tụ máy lạnh chi tiết dưới đây để đảm bảo thiết bị hoạt động ổn định và an toàn.

Bước 1: Xác định chiều dòng điện

Máy lạnh sử dụng nguồn điện xoay chiều 220V, bao gồm hai dây là nguồn nóng (N1) và nguồn lạnh (N2). Cần xác định đúng hai dây này để đảm bảo cấp nguồn chính xác cho block máy lạnh trong quá trình đấu nối.

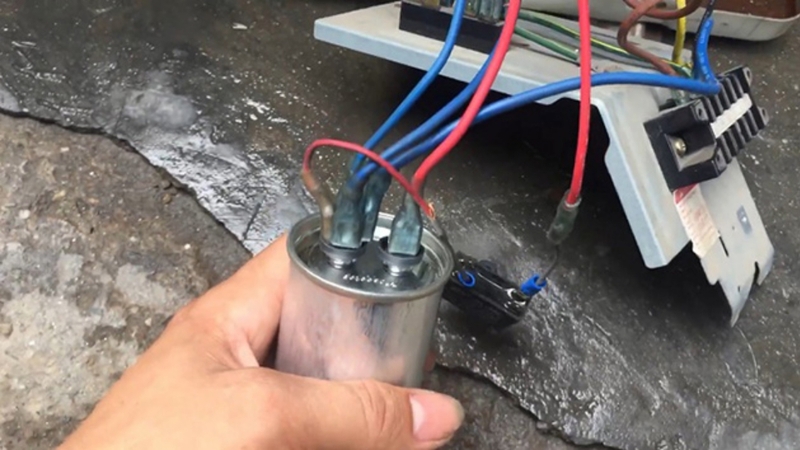

Bước 2: Xác định chân C - R - S

Tiến hành cấp một dây nguồn (nóng hoặc lạnh) vào chân C (Chung) của block máy lạnh. Dây còn lại sẽ được cấp vào chân R (Chạy) - đây là dây cấp điện trực tiếp giúp máy nén hoạt động. Việc xác định chính xác hai chân này là bước quan trọng để tránh hiện tượng chập điện hoặc hư tụ.

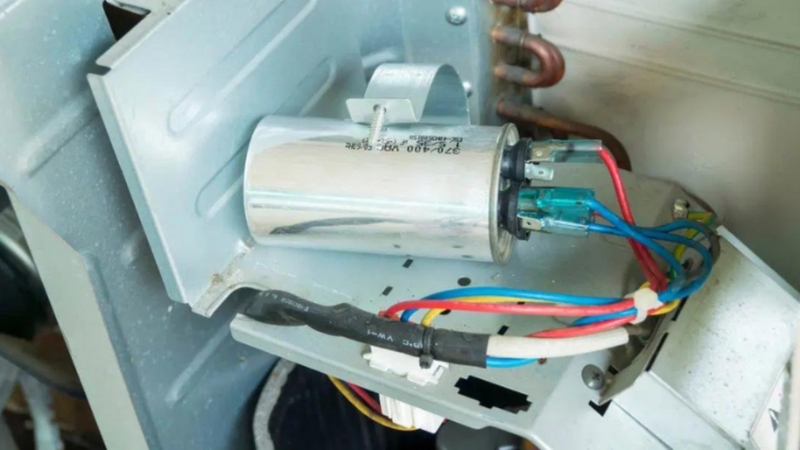

Bước 3: Đấu nối tụ điện vào block máy lạnh

Kết nối chân S (Đề) của block với một đầu của tụ khởi động, đầu còn lại của tụ nối với chân R (Chạy). Sau khi hoàn tất, bạn sẽ có một mạch khởi động hoàn chỉnh giúp máy nén vận hành trơn tru.

Tuy nhiên, do cục nóng của máy lạnh thường đặt ở vị trí cao và có cấu tạo phức tạp, nếu bạn không có kinh nghiệm sửa chữa điện lạnh, không nên tự ý đấu tụ tại nhà. Thay vào đó, hãy liên hệ với đơn vị kỹ thuật chuyên nghiệp để được hỗ trợ an toàn, tránh gây hư hại nặng cho hệ thống máy lạnh.

Tạm kết

Trong bài viết hôm nay, FPT Shop đã hướng dẫn chi tiết cách đấu tụ máy lạnh đúng kỹ thuật, giúp bạn hiểu rõ quy trình thực hiện và nguyên lý hoạt động của tụ trong hệ thống làm lạnh. Hy vọng thông tin này sẽ giúp bạn dễ dàng ứng dụng và khắc phục sự cố máy lạnh hiệu quả hơn.
