Bạn có bao giờ tự hỏi bên trong tủ lạnh Sanyo hoạt động như thế nào không? Sơ đồ mạch điện tủ lạnh Sanyo chính là bản đồ bí mật điều khiển mọi hoạt động từ làm lạnh, phân phối khí đến bảo vệ linh kiện. Hiểu được sơ đồ này giúp người dùng sửa chữa và bảo dưỡng tủ lạnh hiệu quả hơn, mở ra cái nhìn sâu sắc về cách mà công nghệ hiện đại giữ cho thực phẩm luôn tươi ngon mỗi ngày.

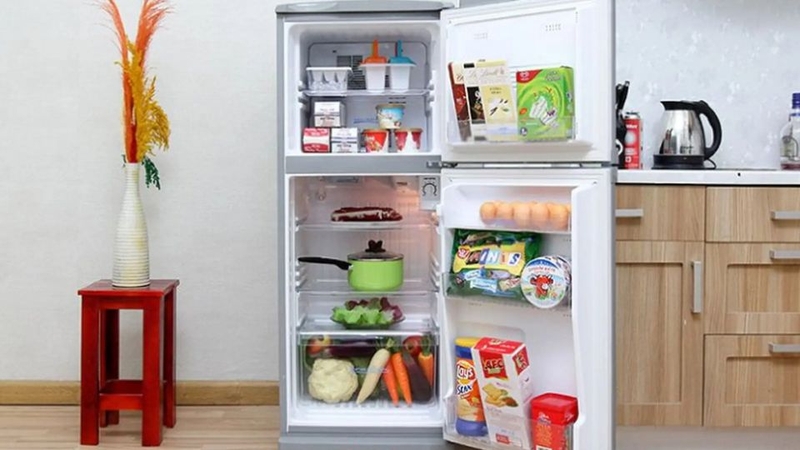

Cấu tạo chi tiết của tủ lạnh Sanyo

Tủ lạnh Sanyo là tổng hòa của nhiều bộ phận tinh vi, mỗi thành phần đều giữ một vai trò thiết yếu trong việc duy trì nhiệt độ lý tưởng và bảo quản thực phẩm luôn tươi ngon. Để dễ hình dung, dưới đây là sơ đồ mạch điện tủ lạnh Sanyo, minh họa cách các bộ phận này kết nối và hoạt động nhịp nhàng với nhau.

Vỏ tủ lạnh

Vỏ tủ lạnh Sanyo là lớp bảo vệ bên ngoài, là sự kết hợp tinh tế giữa bền bỉ và thẩm mỹ. Được chế tạo từ thép không gỉ hoặc nhựa cao cấp, lớp vỏ này giữ cho các linh kiện bên trong an toàn tuyệt đối, đồng thời mang đến vẻ ngoài hiện đại, sang trọng cho căn bếp. Khả năng cách nhiệt vượt trội của vỏ tủ giúp duy trì nhiệt độ ổn định bên trong, nâng cao hiệu quả làm lạnh và tiết kiệm điện năng, biến tủ lạnh Sanyo trở thành một trợ thủ đáng tin cậy trong mỗi gia đình.

Ngăn chứa

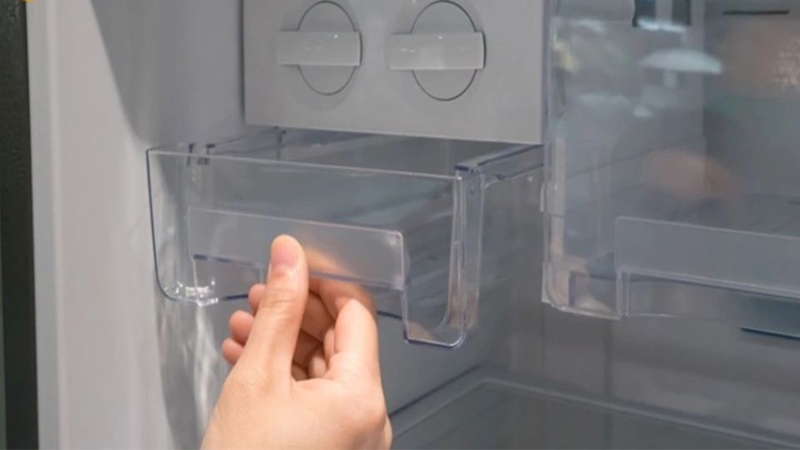

Thiết kế thông minh của tủ lạnh Sanyo hỗ trợ bảo quản thực phẩm trở nên dễ dàng và khoa học hơn bao giờ hết. Ngăn mát rộng rãi giúp rau củ, trái cây và đồ uống luôn tươi ngon, trong khi ngăn đông với khả năng làm đá nhanh chóng và lưu trữ thực phẩm đông lạnh hiệu quả.

Các ngăn phụ linh hoạt tối ưu hóa không gian, giúp sắp xếp thực phẩm gọn gàng, tiện lợi và dễ tìm kiếm. Sự kết hợp hoàn hảo giữa từng ngăn chứa và thiết kế tổng thể tạo nên trải nghiệm sử dụng tiện ích, phục vụ đầy đủ nhu cầu bảo quản thực phẩm của cả gia đình.

Hệ thống làm lạnh

Hệ thống làm lạnh của tủ lạnh Sanyo vận hành dựa trên một chu trình khép kín tinh vi, kết hợp nhịp nhàng giữa các thành phần chính như máy nén, dàn ngưng, dàn bay hơi và chất làm lạnh (gas). Khi máy nén hoạt động, khí gas được nén lên áp suất và nhiệt độ cao, tạo điều kiện cho quá trình làm lạnh tiếp theo.

Tiếp đó, khí gas đi qua dàn ngưng, nơi nó ngưng tụ thành chất lỏng, giải phóng nhiệt ra ngoài. Chất lỏng sau đó được dẫn qua van tiết lưu, giảm áp suất và nhiệt độ, chuyển sang trạng thái khí lạnh tại dàn bay hơi. Nhờ chu trình này, tủ lạnh Sanyo tạo ra môi trường mát lạnh ổn định bên trong, đảm bảo thực phẩm luôn tươi ngon và được bảo quản ở nhiệt độ lý tưởng.

Hệ thống điều khiển

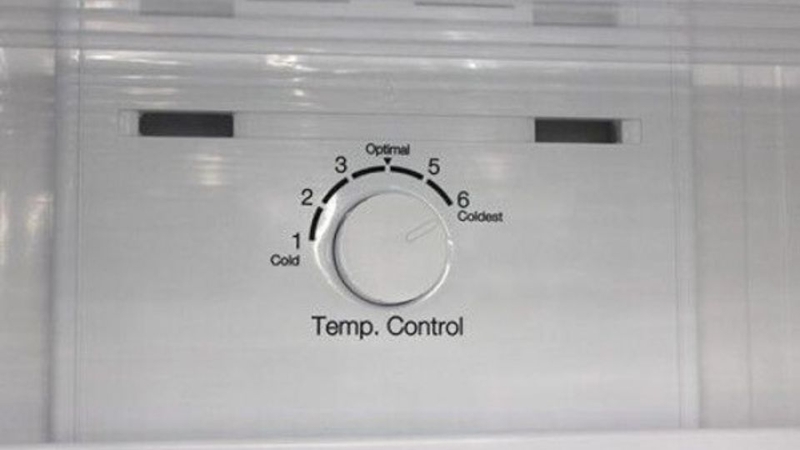

Tủ lạnh Sanyo được trang bị một hệ thống điều khiển tinh vi, kết hợp nhịp nhàng giữa các thành phần như bộ điều nhiệt (thermostat), bộ định giờ (timer) và các cảm biến nhiệt độ. Bộ điều nhiệt đảm nhiệm vai trò người chỉ huy, tự động điều chỉnh hoạt động của máy nén để duy trì nhiệt độ ổn định bên trong tủ giúp thực phẩm luôn tươi ngon.

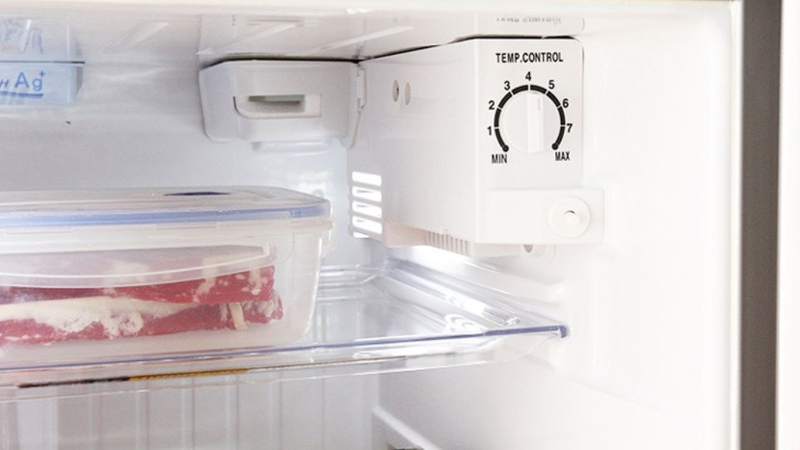

Hệ thống điều khiển nhiệt độ

Bộ định giờ cùng các cảm biến nhiệt độ giám sát quá trình xả tuyết, đảm bảo tủ lạnh vận hành hiệu quả, tiết kiệm năng lượng và bảo quản thực phẩm tối ưu. Tất cả những thành phần này đều được thể hiện rõ trong sơ đồ mạch điện tủ lạnh Sanyo giúp người dùng hoặc kỹ thuật viên dễ dàng theo dõi và hiểu cách vận hành.

Hệ thống quạt gió

Quạt gió giúp phân phối khí lạnh đồng đều khắp các ngăn chứa, giữ nhiệt độ ổn định và bảo quản thực phẩm một cách đồng bộ. Nhờ quạt gió, hiệu quả làm lạnh được tối ưu, tránh tình trạng chênh lệch nhiệt độ giữa các ngăn. Ngược lại, nếu quạt gặp sự cố, tủ lạnh có thể không đạt được nhiệt độ mong muốn, dẫn đến thực phẩm bị hỏng.

Các bộ phận khác

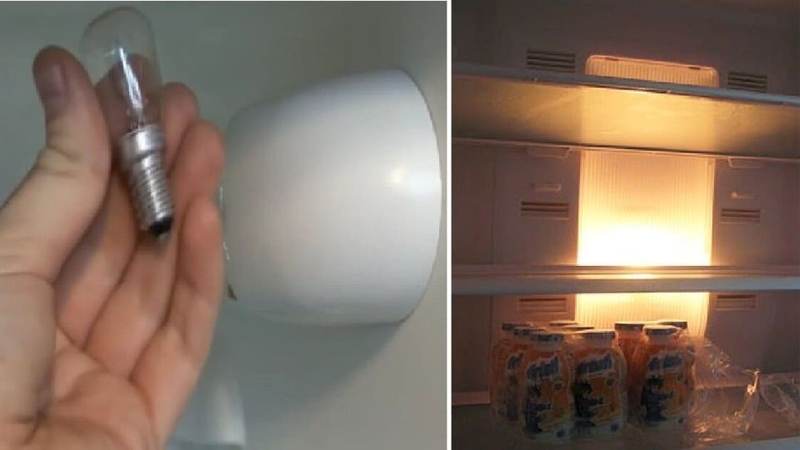

Tủ lạnh Sanyo còn được trang bị nhiều linh kiện hỗ trợ thiết thực. Đèn chiếu sáng bên trong giúp người dùng dễ dàng quan sát và lấy thực phẩm, ngay cả trong điều kiện ánh sáng yếu. Khay đựng nước đảm nhận nhiệm vụ thu gom lượng nước thừa sinh ra từ quá trình xả tuyết, giữ cho không gian tủ luôn sạch sẽ và khô ráo.

Các bộ phận xả tuyết như điện trở xả tuyết và cầu chì nhiệt cũng đóng vai trò then chốt, ngăn ngừa hiện tượng băng tuyết tích tụ quá mức, giúp tủ lạnh vận hành ổn định và kéo dài tuổi thọ.

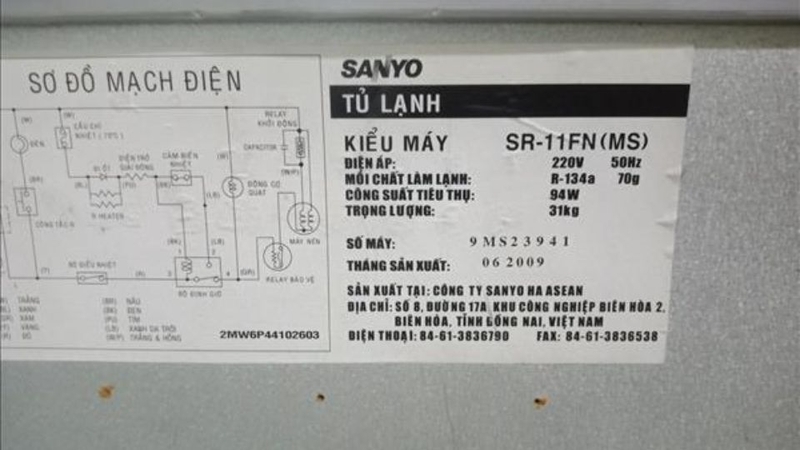

Sơ đồ mạch điện tủ lạnh Sanyo

Dưới đây là các thiết bị trong sơ đồ mạch điện tủ lạnh Sanyo:

• Dây điện nguồn: Đây là phích cắm cấp điện chính cho tủ lạnh, thường sử dụng loại 2 chấu, đảm bảo nguồn điện ổn định cho toàn bộ hệ thống.
• Đèn tủ lạnh: Đèn thường được bố trí ở ngăn mát giúp người dùng dễ dàng quan sát thực phẩm. Ngăn đông thông thường không có đèn.
• Bộ điều nhiệt (Thermostat): Bộ điều nhiệt tự động ngắt hoặc cấp điện cho máy nén và quạt khi nhiệt độ trong tủ đạt mức cài đặt, duy trì nhiệt độ ổn định bên trong.
• Bộ định giờ (Timer): Bộ định giờ thường có 4 chân. Chân 1-3 cấp điện cho motor quay, chân 4 điều khiển máy nén và quạt, còn chân 2 điều khiển quá trình xả tuyết, đảm bảo tủ hoạt động nhịp nhàng.
• Relay khởi động: Rơ le này giúp máy nén khởi động trở lại sau khi ngừng hoạt động, đảm bảo quá trình tuần hoàn gas không bị gián đoạn.
• Máy nén: Máy nén dạng kín, tích hợp động cơ và pittông bên trong block, có nhiệm vụ tuần hoàn gas làm lạnh trong hệ thống.
• Relay bảo vệ: Rơ le nhiệt bảo vệ máy nén khi dòng điện quá mức, ngăn ngừa hư hỏng do quá tải.
• Động cơ quạt: Đặt sát dàn lạnh, động cơ quạt giúp lưu thông khí lạnh đều khắp tủ, đảm bảo nhiệt độ đồng đều giữa các ngăn.
• Công tắc F (ngăn đông): Khi mở cửa ngăn đông, công tắc F ngắt quạt dàn lạnh để giảm thất thoát hơi lạnh. Khi đóng cửa, quạt chạy trở lại.
• Công tắc R (ngăn mát): Dạng công tắc 3 ngã, điều khiển đèn và quạt dàn lạnh dựa trên trạng thái mở/đóng cửa, tối ưu hóa hiệu quả làm lạnh và tiết kiệm năng lượng.
• Điện trở xả tuyết: Làm ấm bộ điều nhiệt, ngăn ngừa tuyết bám làm bộ điều nhiệt hoạt động sai, duy trì hiệu suất làm lạnh ổn định.
• Các thiết bị xả tuyết: Khi bộ định giờ kích hoạt, máy nén và quạt dừng để thực hiện quá trình xả tuyết. Cảm biến nhiệt đóng mạch cho dòng điện đi qua điện trở giải đông, giúp làm tan băng.
• Điện trở giải đông: Thực hiện nhiệm vụ đốt nóng để xả tuyết tích tụ trên dàn lạnh.
• Cầu chì nhiệt: Bảo vệ quá trình đốt nóng, ngắt điện khi nhiệt độ dàn lạnh vượt quá 70°C, tránh hư hại điện trở giải đông.

Lời kết

Sơ đồ tủ lạnh Sanyo là công cụ đắc lực giúp người dùng hình dung rõ ràng cấu tạo và cơ chế hoạt động bên trong thiết bị. Khi nắm vững sơ đồ, bạn có thể tự kiểm tra, bảo dưỡng và khắc phục một số sự cố cơ bản, từ đó nâng cao tuổi thọ và hiệu quả sử dụng của tủ lạnh. Hy vọng rằng qua bài viết này, FPT Shop đã cung cấp đầy đủ thông tin cần thiết để bạn chăm sóc và bảo trì tủ lạnh Sanyo một cách tối ưu giúp thiết bị luôn vận hành ổn định và bền bỉ theo thời gian.
